名稱： 衛星熱模型與太陽光模擬器
型號： TDMSS-1
品牌： 努美科技
參數：
金屬鹵素太陽光模擬器
光譜覆蓋：200-3000nm
均勻性：90-95%
匹配度：B
氙燈太陽光模擬器
光譜覆蓋：250-2500nm
均勻性：90-95%
匹配度：A
如果您有其他技術需求，請聯系我們，可以為您定制，提供滿足您需求的解決方案。
衛星熱模型與太陽模擬器/衛星熱平衡試驗與太陽模擬器/JUICE熱開發模型與太陽模擬器。
衛星熱設計是一個具有挑戰性的問題。一顆衛星是由許多對溫度敏感的部件組成的。傳感器、照相機、收音機、電子器件、電池、姿態控制系統和太陽能電池板都需要保持在一定的溫度范圍內，甚至衛星結構本身也必須保持在一定的溫度范圍內，以防止過度的熱變形。許多組件都會散發熱量，衛星也會經受來自環境的多種不同的紅外(IR)熱載荷。
設計一顆衛星需要了解如何***好地將所有這些熱量輻射出去，并使衛星保持在理想的工作條件下。各種電子元件產生的熱量通常很容易定義，但環境熱載荷可能出奇地復雜。首先，在面向太陽的任意表面上，有直接入射的準直太陽光通量。

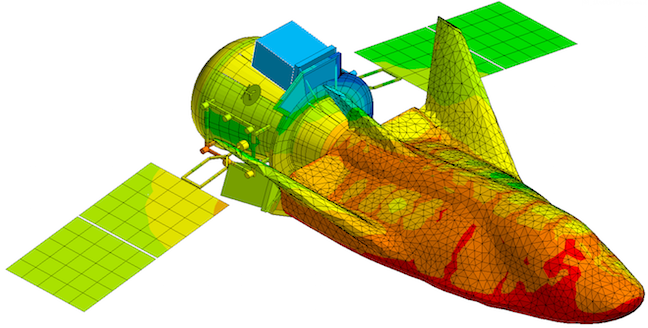

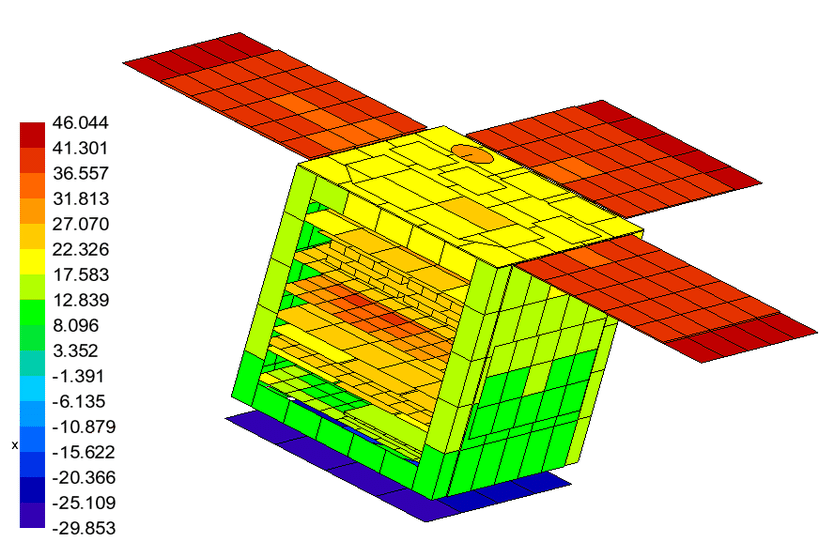

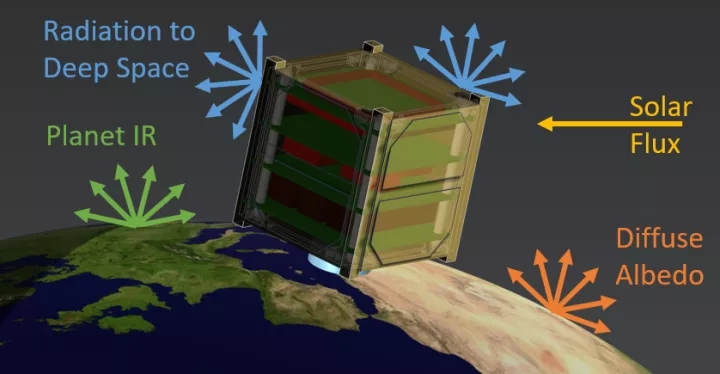

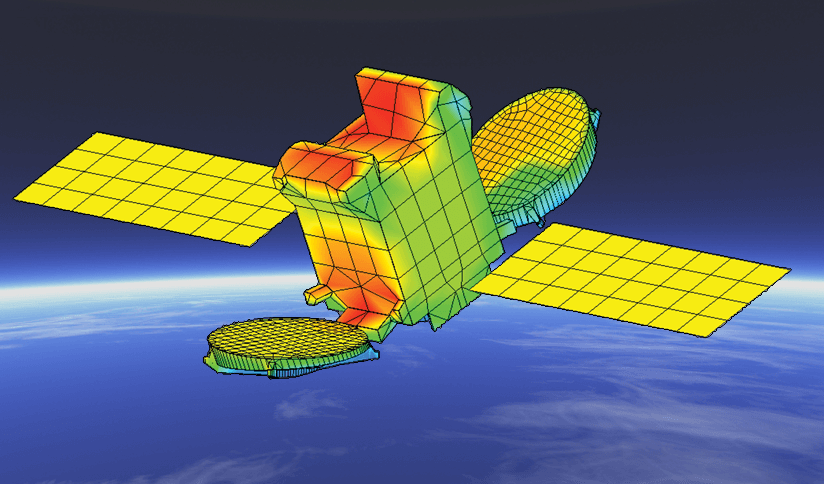

其次，對于近地軌道上的衛星，入射到地球日光側的太陽光通量會被漫反射到衛星朝向地球一側的表面。這些反射的大小取決于地球的局部表面特性以及不斷變化的大氣條件?？偟膩碚f，漫反射太陽光通量大約是直接太陽光通量的三分之一，被稱為反照率通量。當衛星進入日食時，這些直接的太陽光通量和反照率載荷下降為零，但有一個第三環境熱源始終存在。地球是溫暖的，相當于一個漫射器，其紅外輻射的大小是緯度和經度的函數。知道這些隨時間變化的環境通量，以及它們在衛星表面的分布，是計算衛星溫度所需要的輸入，這涉及到求解固體部分的熱傳導和所有暴露表面的輻射。通常將這些環境通量分為兩個波段：太陽波段和環境波段。
這樣做的原因是，太陽溫度在 5780K 左右，主要發出短波長的輻射，而衛星和地球溫度都在 300K 左右，主要發出長波長的紅外輻射。這種劃分是很重要的，因為為了熱管理，衛星外部涂層的表面吸收性能往往是專門定制的，是波長的函數。例如，為了使衛星的工作溫度盡可能低，一種方法是使用在太陽波段具有低吸收率(發射率)但在環境波段具有高發射率的表面涂層。

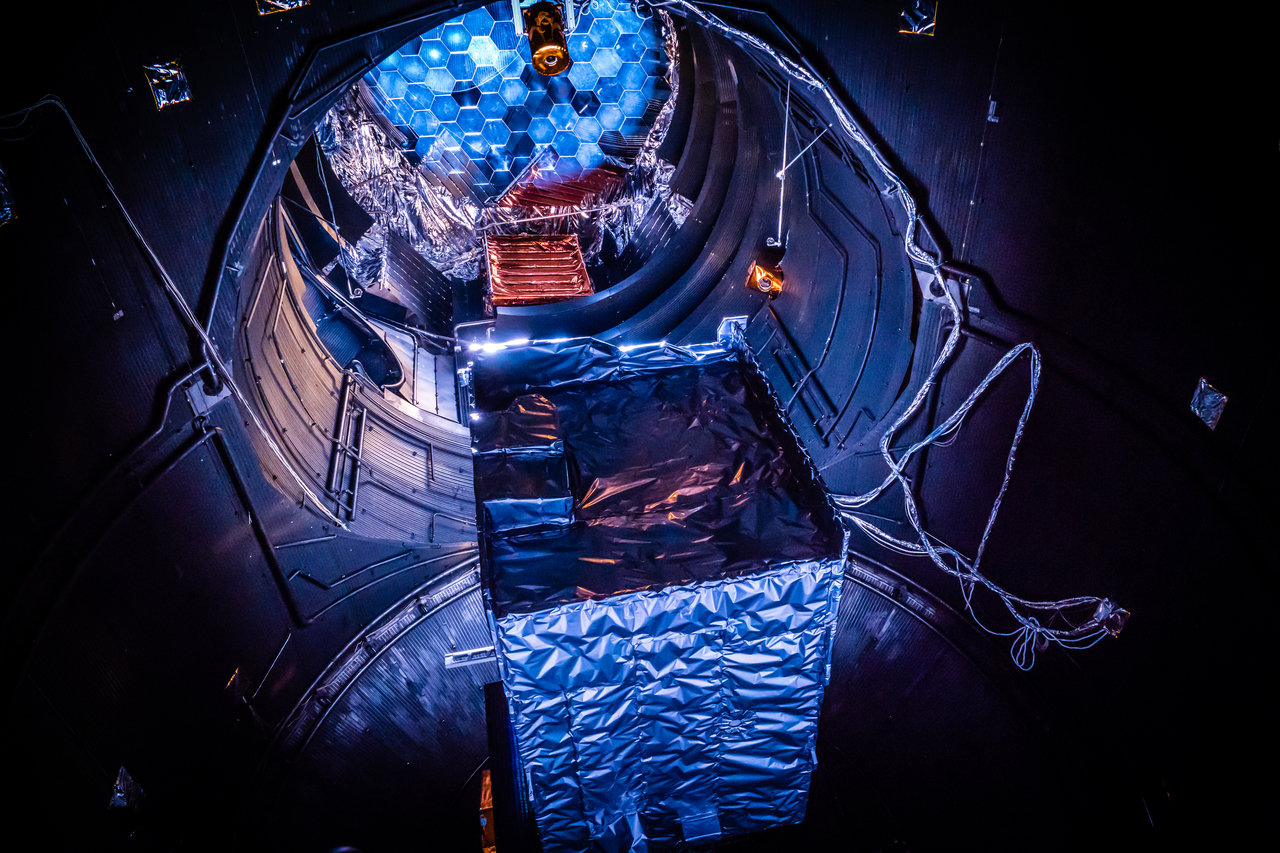

位于荷蘭歐空局技術中心的大型空間模擬器內的JUICE熱開發模型視圖。強大的太陽模擬器照明和加熱，以驗證它可以承受航天器在飛越金星期間在***接近太陽時遇到的太陽加熱的影響。
JUICE木星冰月探測器，是歐空局探索太陽系***大行星及其海洋衛星的未來任務。它將開始為期七年的巡航，在離開內太陽系前往木星之前，將利用幾次飛越地球、金星、地球、火星和地球。
為了確保航天器能夠在旅途中經歷的**溫度變化中幸存下來，在進行熱驗證測試。
包裹在多層絕緣層中的航天器模型在前景中可見，而在畫面的上部可以看到太陽光模擬器的高能燈和鏡子。太陽光模擬器用于將航天器模型面向太陽的一面加熱到200oC左右。同時，通過充滿液氮的熱護罩將真空室的內部溫度降低到-180oC，以再現背對太陽的側面的寒冷條件。
這個熱階段之后是冷相，它通過保持室內的寒冷條件并關閉太陽光模擬燈來模擬木星的低溫環境。
